設備用途

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后門板的一次性沖孔、成型。

作業原理

通過機械手實現自動上料，通過集成沖孔/數控沖孔/激光切割的方式，實現門板孔位以及斬角的成型，通過560輥軋成型的方式，實現鎖邊/鉸鏈邊邊框的交替成型，通過液壓翻邊的方式，實現上下兩頭的成型，同時整線采用PLC控制系統，確保各個節拍的完美契合。

產品特色

●  全自動化作業，一鍵啟關，一個普工即可操作，后續還可按需配置電腦下單軟件，實現辦公室下單，操作方便，自動化程度高；

●  全部工序均可在線上完成，無需額外的周轉空間及周轉怠工，最大化生產效率及場地利用；

●  560輥軋成型方式能實現部分折彎成型方式無法實現的邊框成型，適用性廣；

組合方式

1、組合沖床+前板/后板獨立生產流水線

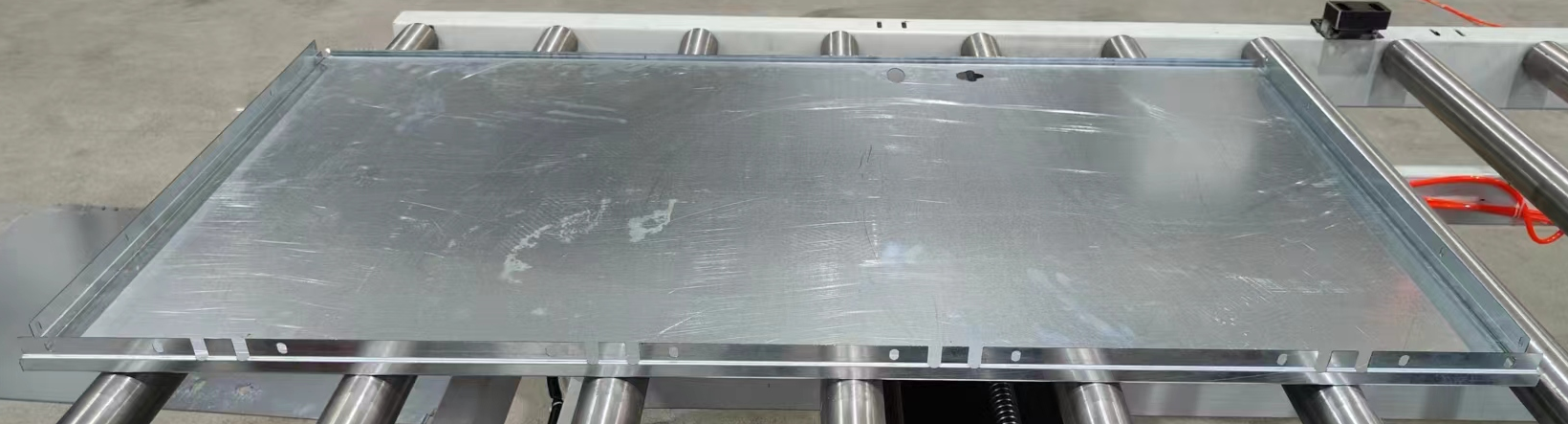

（1）產品圖片

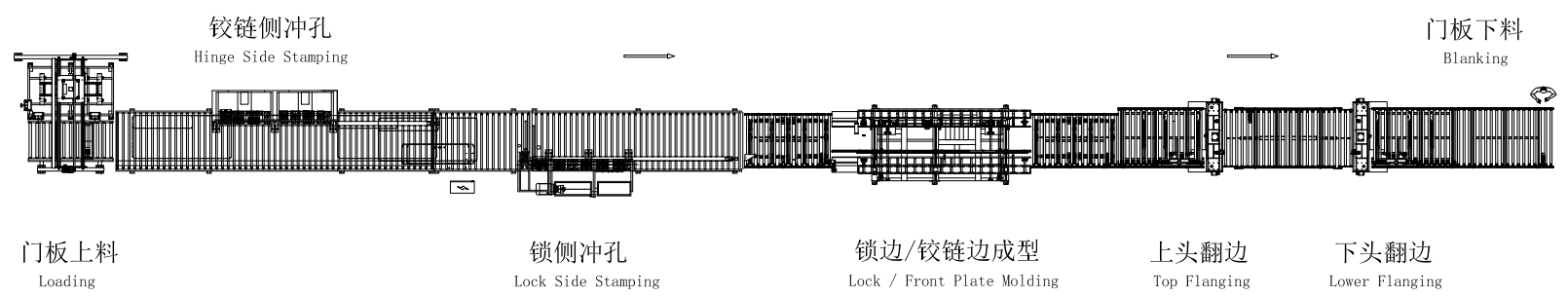

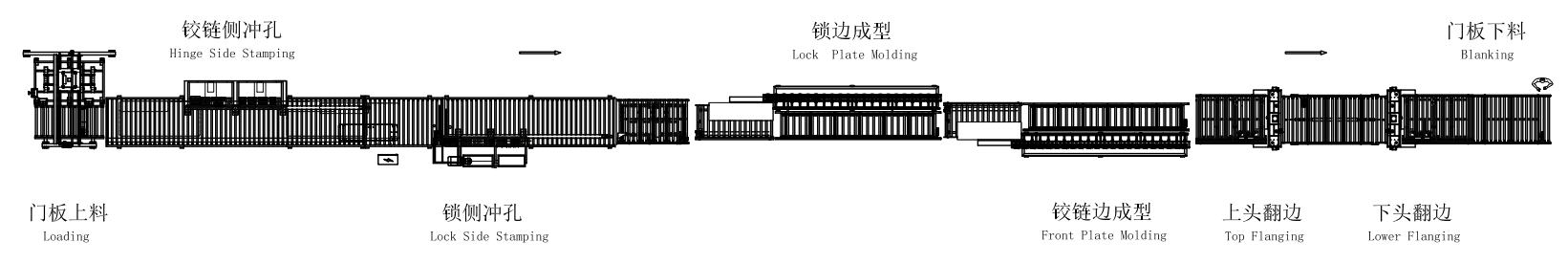

（2）生產流程

（3）方案優勢

● 組合沖床方式，一體成型，生產效率快，同時可進行拉伸孔成型；

●  前后板各自一條線，最大化生產效率；

（4）技術參數

2、組合沖床+前后板一機生產流水線

（1）產品圖片

（2）生產流程

（3）方案優勢

● 組合沖床方式，一體成型，生產效率快，同時可進行拉伸孔成型；

●  前后板一機生產，成本低，前期投入少；

（4）技術參數

3、激光切割+前板/后板獨立生產流水線

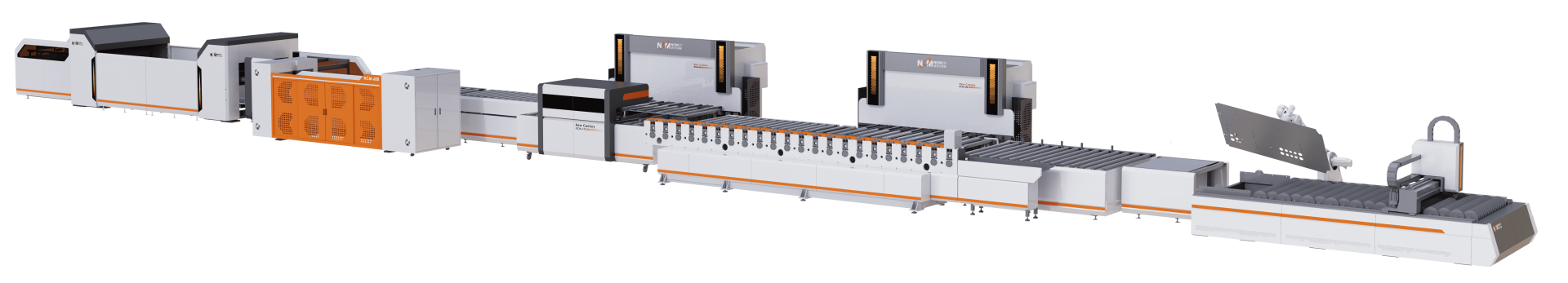

（1）產品圖片

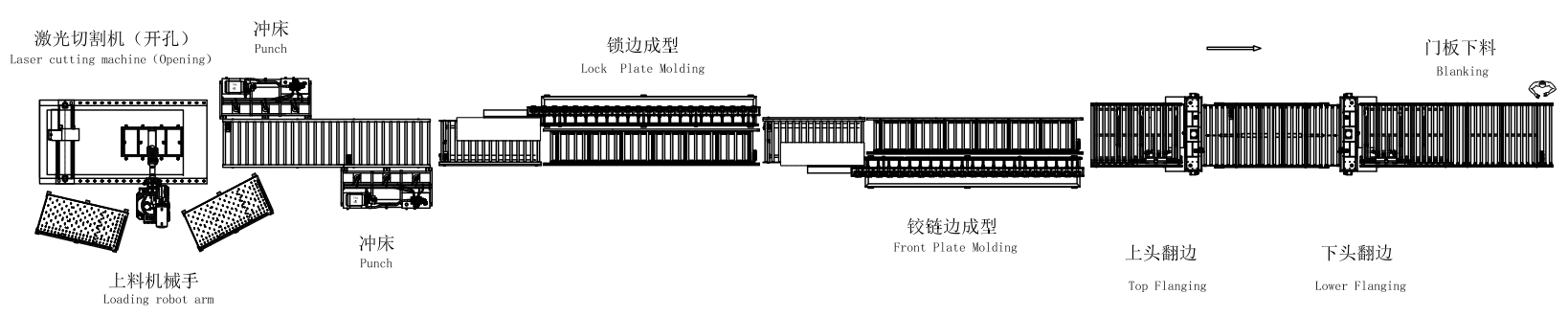

（2）生產流程

（3）方案優勢

● 激光切割機，無需模具，按需定制孔位，適用性更廣；

●  前后板各自一條線，最大化生產效率；

（4）技術參數

4、激光切割+前后板一機生產流水線

（1）產品圖片

（2）生產流程

（3）方案優勢

●  激光切割方式，無需模具，按需定制孔位，適用性更廣；

●  前后板一機生產，成本低，前期投入少；

（4）技術參數

細節展示

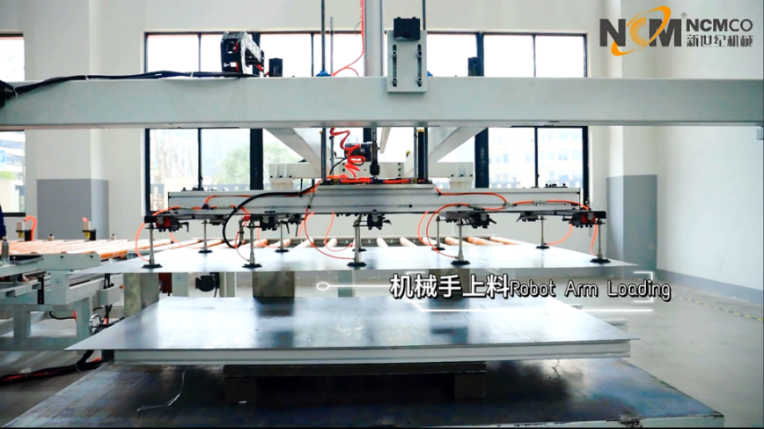

1、上料機械手（選配）：用于門板板料的自動化上料；

●  替代傳統的人工上料方式，節省人工投入；

●  采用吸盤方式上料，上料平穩；

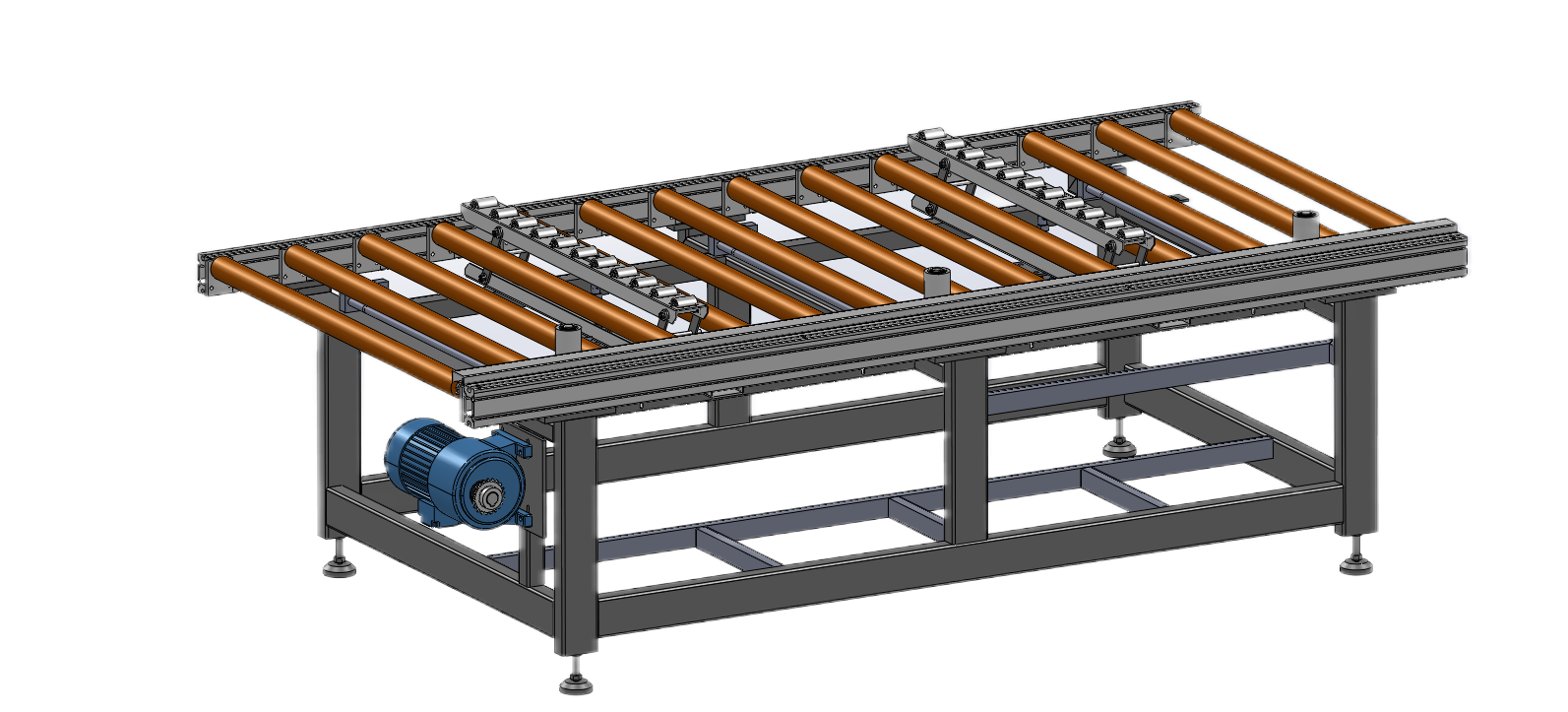

2、滾筒輸送架：用于門板生產全線的輸送

●  采用伺服電機，可確保平穩運行/抗干擾和多種控制模式；

●  滾筒采用優質材質（橡膠、硅膠、聚氨酯）能夠起到靜音減噪、承重性強、運行平穩、耐磨損；

●  機身采用“拉焊”工藝，進一步提高機身各連接處的穩定性和提高使用壽命；

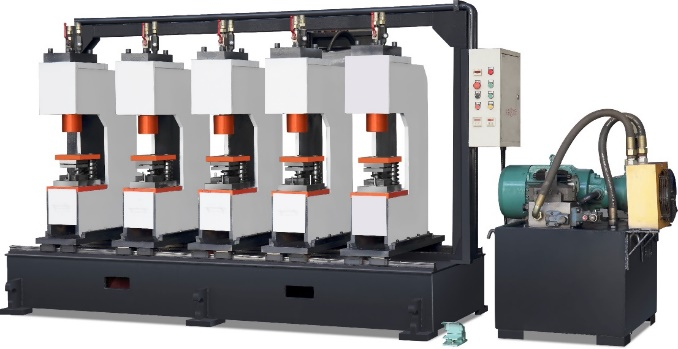

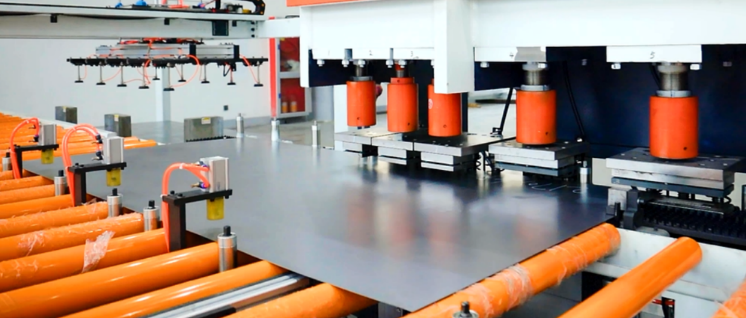

3、NCM-168 多功能組合沖床（可選）：用于門板鉸鏈側/鎖側邊框孔位以及斬角的成型

●  可按需選配數量，實現各類不同門板邊框的組合成型；

●  詳情可查看對應單機頁

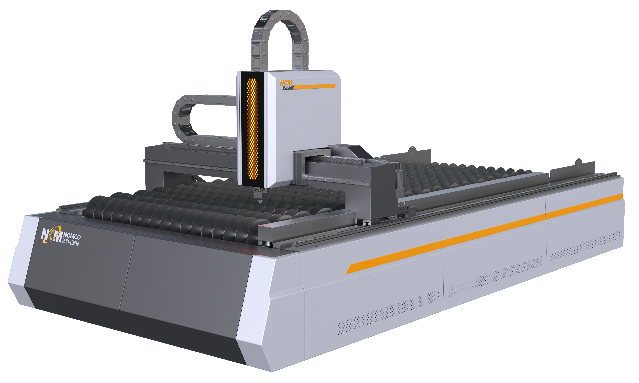

4、NCM-JG 光纖激光切割機（可選）：用于門板鉸鏈側/鎖側邊框孔位以及斬角的成型

●  可按需選配數量，實現各類不同門板邊框的組合成型；

●  詳情可查看對應單機頁

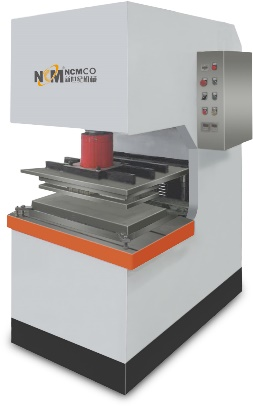

5、NCM-169 單頭組合沖床（選配）：用于門板貓眼孔或者特殊孔位的輔助成型

●  可按需選配數量，實現各類不同門板邊框的組合成型；

●  詳情可查看對應單機頁

6、沖孔機械手：用于門板集成沖孔時的定位以及送料/取料

●  氣動夾板，牢固且不會損壞門板表面

●  自動送料，自動取料，精準定位，無需人為干預

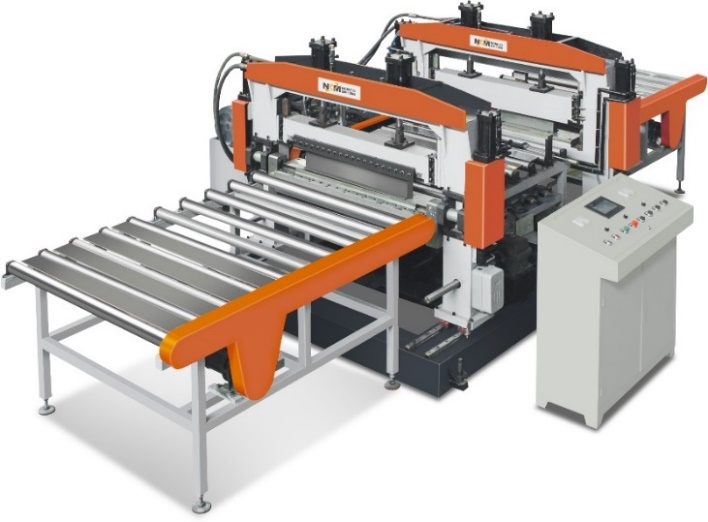

7、NCM-560 門板成型機：用于門板鎖邊/鉸鏈邊的邊框成型

●  可按需選配數量，實現各類不同門板邊框的組合成型；

●  詳情可查看對應單機頁

8、NCM-110 液壓翻邊機：用于門板上下兩頭的翻邊

●  可按需選配數量，實現各類不同門板邊框的組合成型；

●  詳情可查看對應單機頁

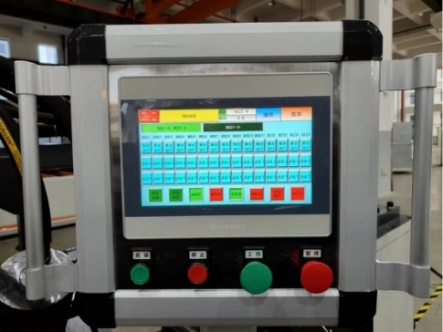

9、電控系統：整條流水線的控制系統，可按需設置生產方式以及控制設備運行；

●  整線通過各類輸送裝置實現工序的串聯，并經由PLC控制系統統一控制；

●  整線串聯，一鍵操作，操作方便，對工人技能需求低；

●  可預設生產方式，變動靈活，適用各類生產需求；

隨機資料及隨機附件

1、隨機資料

2、隨機附件

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
